عجلة سلسلة Fairlead العالمية: عجلة سلسلة Fairlead العالمية: القيادة العادلة لتوجيه الكبل من خلال وتغيير الاتجاه أو الحد من موضع التصدير ، وتقليل الاحتكاك بين الكبل والبدن ، وفتحة الأسطوانة الرئيسية ، وتدوير الأسطوانة Fairlead ، ووحدة كابل دليل الأسطوانة من النوع المفتوح ، 360 ° Swivel fairlead وما إلى ذلك.
عجلة سلسلة Fairlead العالمية
عجلة سلسلة Fairlead العالمية: القيادة العادلة لتوجيه الكبل من خلال وتغيير الاتجاه أو الحد من موضع التصدير ، وتقليل الاحتكاك بين الكبل والبدن ، وفتحة الأسطوانة الرئيسية ، ومثبت الأسطوانة Fairlead ، ووحدة كابل توجيه بكرة من النوع المفتوح ، ودوران 360 درجة Fairlead وهلم جرا.

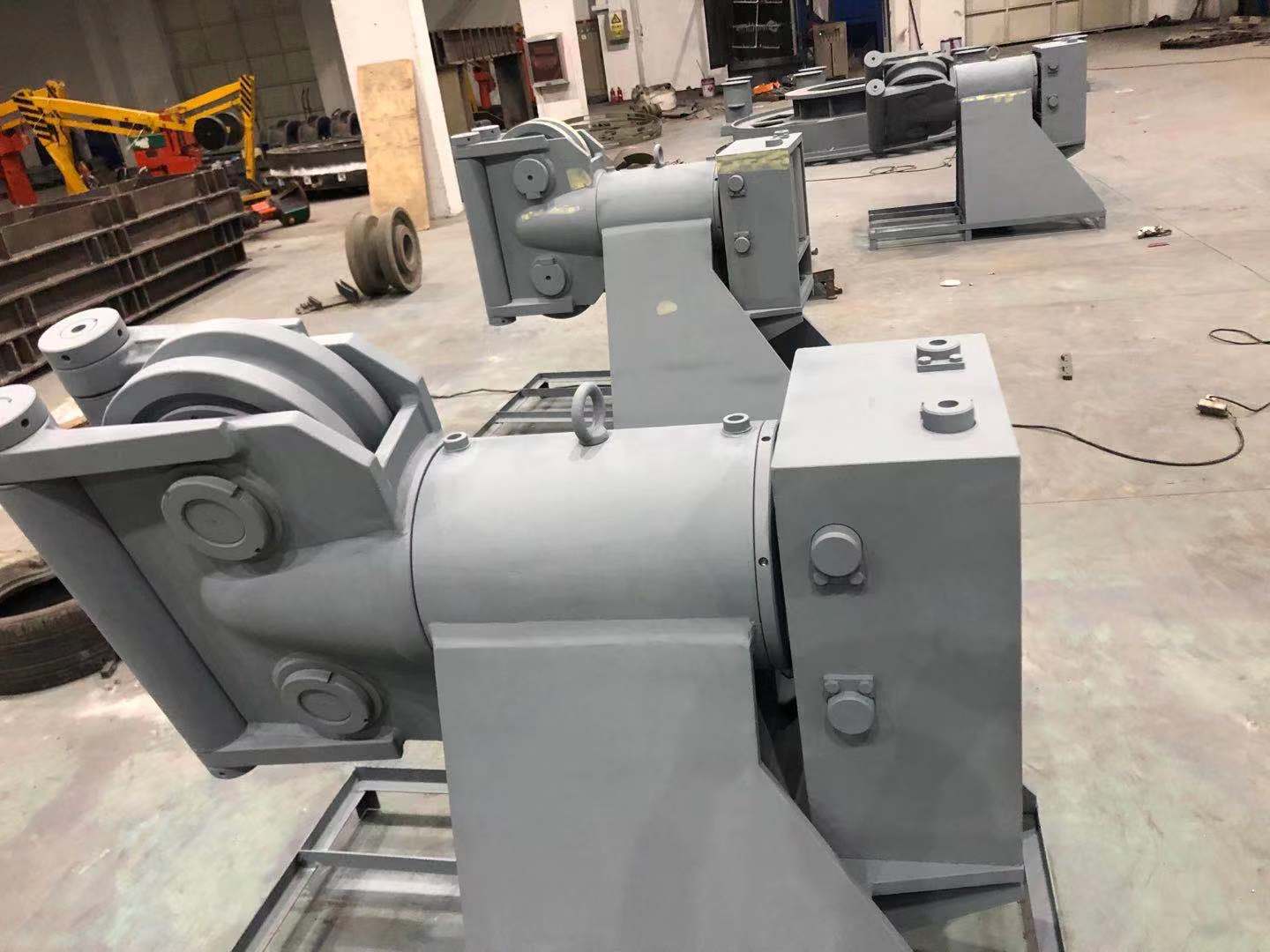

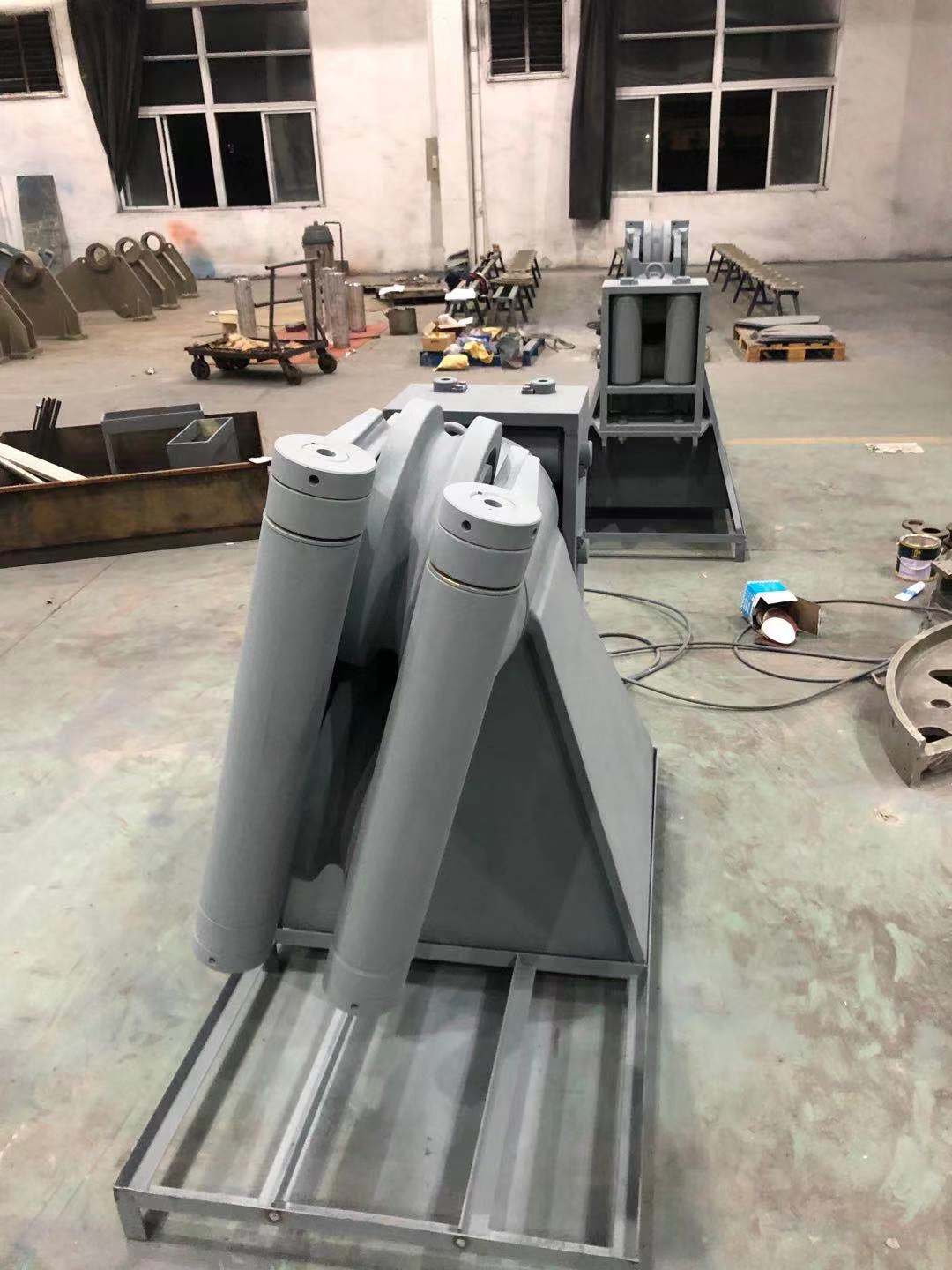

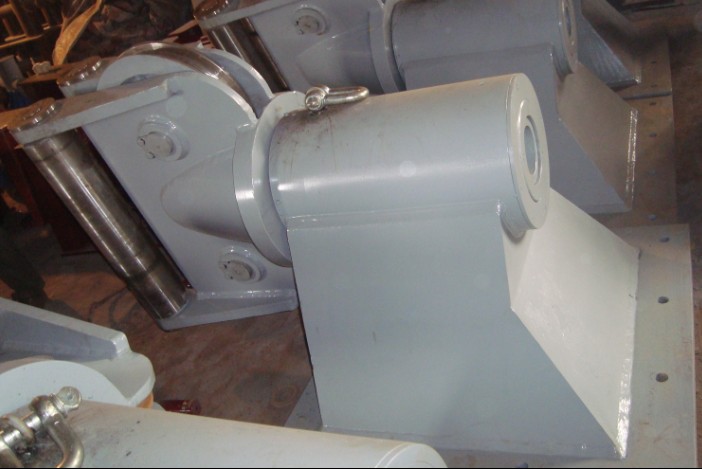

عجلة سلسلة Fairlead العالمية ، بما في ذلك الدعامة ، الأسطوانة الرئيسية ووسائل دليل الكبل للأسطوانة الرئيسية المذكورة لتكون قابلة للدوران بحرية حول محورها المركزي الموضوع على شكل قوس ، الجسم الأنبوبي الرئيسي مزود بفتحة عبر على طول محورها المركزي ؛ يشتمل جهاز كابل التوجيه على اثنين من الخشب الرقائقي الخارجي وقطع مجموعتين متوازيتين من البكرة متجاورة بين الخشب الرقائقي ، والخشب الرقائقي المثبت عموديًا في السطح الأمامي للأسطوانة الرئيسية ؛ باستخدام الأسطوانة الرئيسية والعجلة بحيث يمكن تطبيق التصميم المتكامل والهيكل المدمج والمساحة الصغيرة بسهولة على السفن الصغيرة ؛ وفي الوقت نفسه ، يمكن أن يدور دليل الكبل الخاص برأس الأسطوانة بحرية حول المحور الرئيسي ، لذا فإن Fairleads مرونة عالية لتلبية احتياجات الاتجاهات المختلفة لدليل الكبل ، مما يحسن بشكل كبير من سرعة الإنصاف ، ويوفر الكثير من المعدات وموارد العمالة ؛ غلاف الواجهة الأمامية من الخشب الرقائقي ، بحيث يكون الكابل أكثر سلاسة ، وتجنب حافة الفولاذ لتلف احتكاك الكابل.
|
رقم الشكل |
رقم مخزون إحزم الرصاص |
إحزم Diamerter (بوصة) |
ستانارد كل (ibs) |
وزن كل (ibs) |
الأبعاد (بوصة) |
|||
|
A |
B |
C |
D |
|||||
|
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
|
461-24 |
131574 |
24 |
1-1 / 4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
|
461-26 |
238120 |
26 |
1-1 / 2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
|
461-36 |
148389 |
36 |
1-5 / 8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
|
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
|
461-42 |
130753 |
42 |
2-1 / 2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
|
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
|
463-30 |
1404377 |
30 |
1-1 / 4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
|
463 - 36 |
146522 |
36 |
1-1 / 2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
|
463-42 |
1406525 |
42 |
1-3 / 4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
|
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
|
463-60 |
123164 |
60 |
2-1 / 2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
