JIS F 7409 البرونزي 16K اللولبي اللولبي تحقق من الصمامات الكروية يسمى أيضًا صمام فحص الكرة الأرضية اللولبي البحري أيضًا باسم صمام SDNR البحري ، وصمام التوقف البحري ، وصمام عدم إعادة الدوران في الكرة الأرضية البحرية ، وصمام فحص الكرة الأرضية البحرية ... إلخ. الوظيفة: فتح / إغلاق نظام الأنابيب ومنع التدفق المتوسط.
يُطلق على صمام الفحص اللولبي البحري أيضًا باسم صمام SDNR البحري ، وصمام التوقف البحري ، وصمام عدم إعادة الدوران في الكرة الأرضية البحرية ، وصمام فحص الكرة الأرضية البحرية .. إلخ.
الوظيفة: فتح / إغلاق نظام الأنابيب ومنع التدفق المتوسط.
معيار التصميم: JIS F7409-1996
معيار الاختبار: JIS F7400-1996
اختبار الضغط: Body-3.3Mpa ، Seat-2.42Mpa
حجم الشفة حسب JIS B2220-16K
المواد الرئيسية:
1-الجسم: برونز (BC6) / نحاس
2-القرص: برونز (BC6) / نحاس
3 جذوع: نحاس (C3771BD)
4-بونيه: برونز (BC6) / نحاس
5-عجلة يدوية: الحديد الزهر (FC200)
| كود IMPA | بحجم | L | D | C | رقم بولت هول | h | t | H | د 2 |
| 751071 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
| 751072 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
| 751073 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
| 751074 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
| 751075 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
JIS F 7305 صمامات من الحديد الزهر 5K
JIS F 7307 صمامات من الحديد الزهر 10 كيلو
JIS F 7309 صمامات من الحديد الزهر 16 كيلو

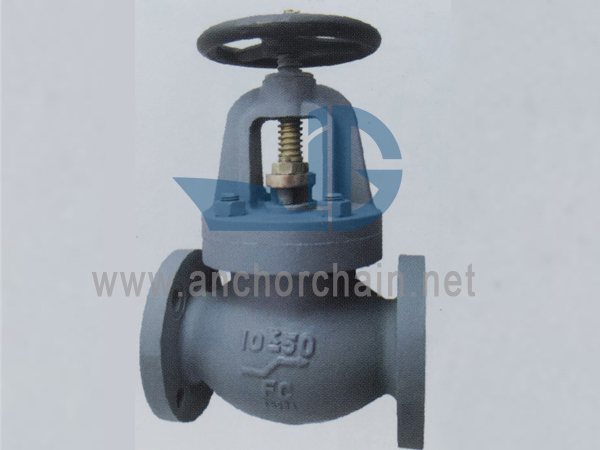

JIS F 7353 من الحديد الزهر 10 كيلو لولبي تحقق من صمامات الكرة الأرضية
