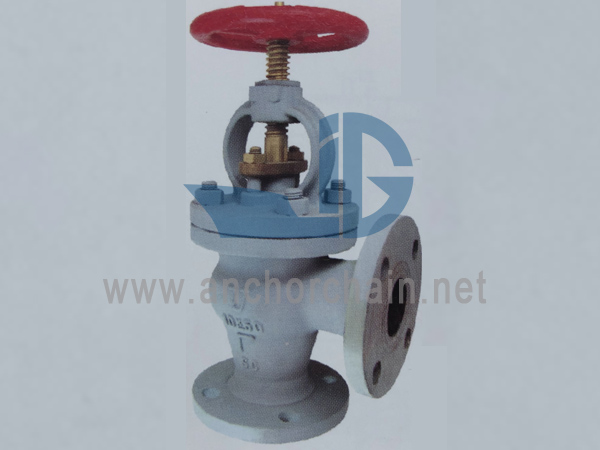

JIS F 7320 صمامات بزاوية 10 كيلو من الفولاذ المصبوب

JIS F 7320 صمامات زاوية من الصلب المصبوب 10K:
صمام زاوية الصلب المصبوب البحري مناسب لنظام الأنابيب مع الماء العذب المتوسط ​​والهواء والغاز والنفط والبخار بدرجة حرارة لا تزيد عن 300 درجة مئوية.

معيار التصميم: JIS F7320-1996
معيار الاختبار: JIS 7400-1996
ضغط الاختبار الهيدروليكي: الجسم- 2.1 ميجا باسكال ، المقعد- 1.54 ميجا باسكال
حجم الشفة حسب JIS B2220 -10K

المواد الرئيسية:
الجسم: فولاذ مصبوب (SC480)
بونيه: فولاذ مصبوب (SC480)
غدة التعبئة: البرونز (BC6) أو الفولاذ المقاوم للصدأ (2Cr13)
الجذعية: C3771BD (نحاس) أو SUS403
المقعد: برونزي (BC6) أو فولاذ مقاوم للصدأ (2Cr13 ، SCS2)
القرص: برونزي (BC6) أو فولاذ مقاوم للصدأ (2Cr13 ، SCS2)

حشية: غير الاسبستوس

قائمة الحجم الرئيسية (مم):

كود IMPA	DN	L1	D	C	لا ثقب الترباس	h	t	H	د 2	الوزن (كلغ)
750421	50	120	155	120	4	19	16	240	160	16.3
750422	65	130	175	140	4	19	18	260	200	23
750423	80	140	185	150	8	19	18	265	200	25.3
750424	100	160	210	175	8	19	18	300	250	37
750425	125	180	250	210	8	23	20	350	280	57.1
750426	150	205	280	240	8	23	22	400	315	77.2
750427	200	230	330	290	12	23	22	480	355	116
750428	250	290	400	355	12	25	24	535	400	188
750429	300	320	445	400	16	25	24	610	450	256
