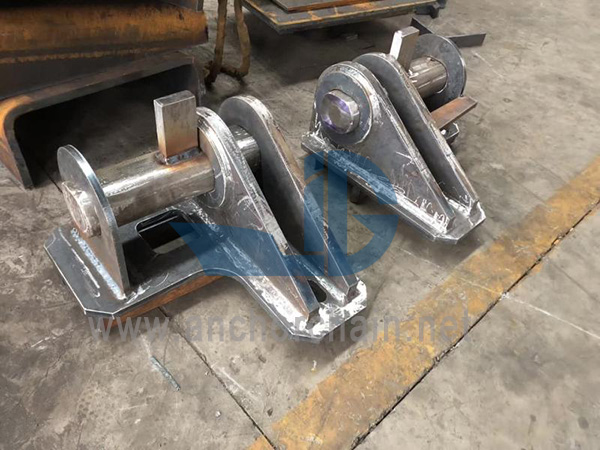

JIS F 2029 Marine Mooring and Towing Bracket Jis F2029 عبارة عن قوس سحب وسحب لمعدات الأسطح البحرية. وهي ملحومة على السطح وهي مصنفة لتحمل أحمال كسر السلسلة المستخدمة.
JIS F 2029 رباط وسحب بحري
قوس القطر Jis F2029 عبارة عن قوس سحب ورسو لسطح السفينة البحري. يتم لحامها على السطح ويتم تصنيفها لتحمل حمل الكسر للسلسلة المستخدمة. قوس القطر JIS F2029 ينطبق على كابلات السلسلة التي يتراوح قطرها من 52 مم إلى 132 مم. توجد فتحات لحام على القوس. تحصل JIS F2029 Smit bracket على موافقات BV و CCS و ABS و DNV. لمزيد من المعلومات التفصيلية ، لا تتردد في الاتصال بنا.
ميزات قوس JIS F2029
1. المعيار الياباني: JIS F2029-1997
2. مادة: فولاذ
3. سلسلة مناسبة الحجم: 54mm ، 64mm ، 76mm
4. إدراج اللحام على سطح السفينة
5. الشهادة: BV ، ABS ، CCS ، DNV ، LR
6. التطبيق: نظام السحب في حالات الطوارئ والرسو بنقطة واحدة
7. سطح أملس بدون أزيز أو شارب
8. يمكن تخصيصها
رسم JIS F2029 Smit Bracket
|
الاسمية ديا. |
الأبعاد (مم) |
الكتلة (كلغ) |
SWL (كن) |
BBL (كيلو نيوتن) |
|||||||||
|
L3 |
L2 |
L1 |
ب 1 |
E |
S |
B2 |
D1 |
د 3 |
R |
||||
|
54 |
450 |
500 |
450 |
180 |
75 |
255 |
250 |
75 |
170 |
100 |
55 |
1000 |
2000 |
|
64 |
510 |
580 |
500 |
205 |
85 |
280 |
270 |
85 |
190 |
110 |
125 |
1500 |
3000 |
|
76 |
625 |
700 |
600 |
260 |
105 |
320 |
340 |
100 |
230 |
135 |
200 |
2000 |
4000 |
