كبل طاقة منخفض الجهد JIS C3410

تطبيق كابل الطاقة منخفض الجهد JIS C3410

يمكن تطبيق هذا الكبل في البحرية والبحرية والسفن المختلفة وإصلاح السفن ومنصات النفط وغيرها من أجهزة التحكم في المباني البحرية والإضاءة الكهربائية العامة والآلات والمعدات الخاصة بالمصانع والمناجم قابلة للتطبيق أيضًا.

معايير كابلات الكهرباء ذات الجهد المنخفض JIS C3410

دليل التصميم: JIS C 3410 (1999/2010)
مثبطات اللهب: IEC 60332-1 و IEC 60332-3 الفئة أ (نوع FA)
الانحناء البارد / التأثير: CSA 22.2 رقم 03 (-35) (النوع البارد)
- ماكس. درجة حرارة الموصل: 85 درجة مئوية

0.6 / 1kV SPYC، SPYCY، FA-SPYC، FA-SPYCY
0.6 / 1 كيلو فولت SPYCB و SPYCBY و FA-SPYCB و FA-SPYCBY
0.6 / 1kV D (T، F، 5،6،10) PY، FA-D (T، F، 5،6،10) PY
0.6 / 1kV D (T، F، 5،6،10) PYC، FA-D (T، F، 5،6،10) PYC
0.6 / 1kV D (T، F، 5،6،10) PYCY، FA-D (T، F، 5،6،10) PYCY
0.6 / 1 كيلو فولت D (T) PYE ، D (T) PYCE ، D (T) PYCYE

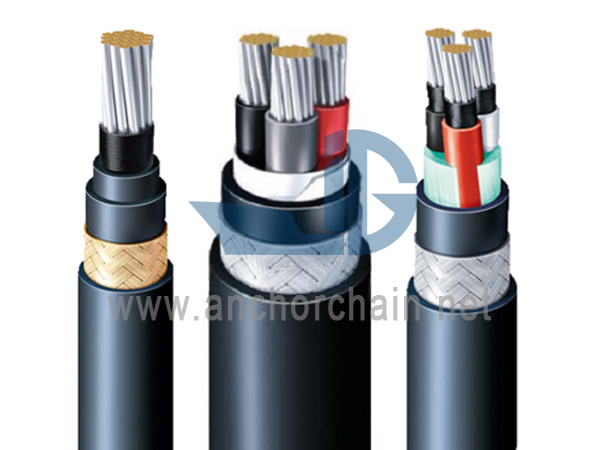

JIS C3410 بناء كابل الطاقة منخفض الجهد

توصيات التركيبات
الحد الأدنى لنصف قطر ثني الكابل
يجب ألا يقل نصف القطر الداخلي لانحناءات الكابلات التي لا تتعرض للحركات بفعل التمدد عن:
6 أضعاف القطر الخارجي للكابل
يجب أن يتم ثني الكبل الذي يتعرض للحركات عن طريق التمدد وكابل الجهد العالي إلى شكل لا يقل قطره عن 12 ضعفًا لقطر الكابل.
درجة حرارة التركيبات
درجة الحرارة الدنيا الموصى بها للتركيبات:
-10 درجة مئوية كابل الأسلاك السفينة مع غلاف PVC
-20 درجة مئوية الكابلات المرنة داخل / خارج الشاطئ
منشآت سحب القوة
يمكن تقدير قوة سحب الكابل ، كحد أقصى: 5Kp لكل مم 2 منطقة موصل في الكابل ، وسيتم توفير شد إضافي من الجديل والعزل
ومركب تغليف.
