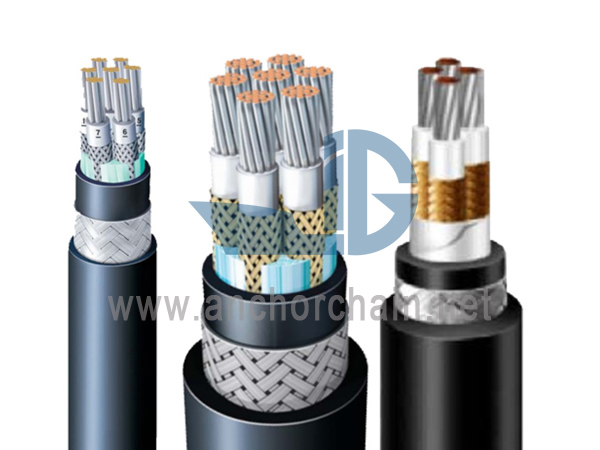

تطبيق كابل التحكم على ظهر السفينة ذو الشاشة الفردية JIS C3410 الكبل هو التثبيت الثابت ، ويستخدم للتحكم ، ونظام الإشارة في السفينة. S ، FA-MPYCY-S
تطبيق كابل التحكم لشاشة السفينة الفردية JIS C3410
الكبل ثابت التثبيت ، يستخدم للتحكم ، ونظام الإشارة في السفينة.
نموذج كابل التحكم في الشاشة الفردية JIS C 3410
250 فولت MPY-S ، FA-MPY-S
250 فولت MPYC-S ، FA-MPYC-S
250 فولت MPYCY-S ، FA-MPYCY-S
معايير كابل التحكم في الشاشة الفردية JIS C 3410
دليل التصميم: JIS C 3410 (1999/2010)
مثبطات اللهب: IEC 60332-1 و IEC 60332-3 الفئة أ (نوع FA)
الانحناء البارد / التأثير: CSA 22.2 رقم 03 (-35) (النوع البارد)
- ماكس. درجة حرارة الموصل: 85
JIS C 3410 بناء كابل التحكم في الشاشة الفردية
تصنيف | رمز | تفاصيل البناء |
موصل | M | الأسلاك النحاسية المعلبة JIS C3410 |
عازلة | P | EPR وفقًا لـ JIS C 3410 |
درع فردي | -س | أسلاك نحاسية معلبة |
غمد | Y | PVC حسب JIS C 3410 |
درع | C | سلك فولاذي مجلفن مضفر |
سي بي | سلك نحاسي معلب مضفر | |
رسم | يجب طلاء الطلاء الأبيض بشكل موحد | |
تغطية | Y | PVC حسب JIS C 3410 |
لون أسود |
التوصيات
الحد الأدنى لنصف قطر ثني الكابل
يجب ألا يقل نصف القطر الداخلي لانحناءات الكابلات التي لا تتعرض للحركات بفعل التمدد عن:
6 أضعاف القطر الخارجي للكابل
يجب أن يتم ثني الكبل الذي يتعرض للحركات عن طريق التمدد وكابل الجهد العالي إلى شكل لا يقل قطره عن 12 ضعفًا لقطر الكابل.
درجة حرارة التركيبات
درجة الحرارة الدنيا الموصى بها للتركيبات:
-10 ° C كابل الأسلاك السفينة مع غلاف PVC
-20 درجة مئوية الكابلات المرنة داخل / خارج الشاطئ
منشآت سحب القوة
يمكن تقدير قوة سحب الكبل ، كحد أقصى: 5Kp لكل مم 2 منطقة موصل في الكابل. سيتم توفير شد إضافي من الجديلة ومركب العزل والغطاء.
تحديد:
النوى: 1 ، 2 ، 3 ، 4 ، 5 ، 7 ، 10 ، 12 ، 14 ، 16 ، 19 ، 24 ، 27 ، 30 ، 33 ، 37.
مناطق المقطع العرضي الاسمية: 1 مم 2
الشهادات:
CCS ، LR ، ABS ، DNV ، BV ، GL ، NK ، RINA ؛ 85 ™
