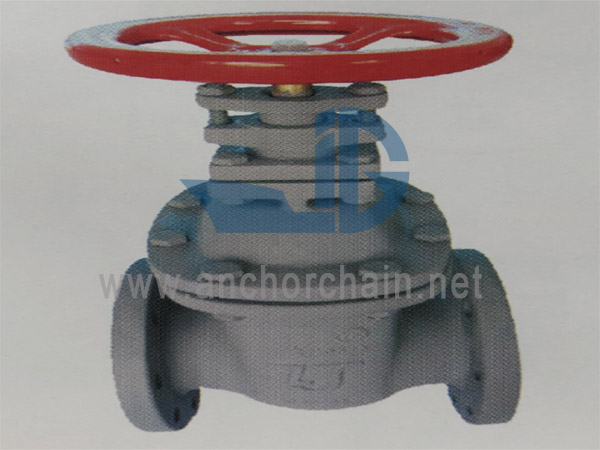

صمام البوابة الفولاذي المصبوب GBT 466 يستخدم صمام البوابة الفولاذي المصبوب البحري في نظام الأنابيب لمياه البحر والمياه العذبة وزيت التشحيم.
يستخدم صمام البوابة الفولاذي المصبوب البحري في نظام الأنابيب لمياه البحر والمياه العذبة وزيت التشحيم.
معيار التصميم: CB / T466-1995
معيار الاختبار: GB600
حجم الشفة حسب GB569 أو GB2501
| الضغط الاسمي (الأم) | القطر الاسمي (مم) | الوسيط المطبق |
| 1.0 | 50-100 | مياه البحر والمياه العذبة وزيت التشحيم |
| 0.6 | 125-150 | |
| 0.4 | 175-300 | |
| 0.25 | 350-500 |
هيكل من الصلب المصبوب
بونيه من الصلب المصبوب
قرص صلب مصبوب
الفولاذ المقاوم للصدأ الجذعية
الجوز والبرونز
خاتم الختم من الفولاذ المقاوم للصدأ
للنوع أ:
| PN الآلام والكروب الذهنية |
DN (مم) |
أبعاد الهيكل | شفة | بولت | سمك δ | ينبع | كف عجلة د 0 |
نطاق الرفع م | وزن (كلغ) |
|||||||
| لا ‰ ˆ | Hâ ‰ ˆ | |||||||||||||||
| D | D1 | د 2 | b | د 0 | n | ذ. | d | □ | ||||||||
| 1.0 | 50 | 190 | 340 | 135 | 103 | 84 | 13 | 15 | 6 | M14 | 8 | Tr22 × 10 (P5) LH | 14 | 180 | 60 | 18 |
| 65 | 200 | 372 | 155 | 123 | 104 | 14 | 15 | 6 | M14 | 9 | Tr22 × 10 (P5) LH | 14 | 180 | 75 | 20 | |
| 80 | 220 | 430 | 179 | 138 | 118 | 14 | 15 | 8 | M14 | 9 | Tr24 × 10 (P5) LH | 17 | 200 | 92 | 25 | |
| 100 | 220 | 460 | 190 | 158 | 138 | 14 | 15 | 8 | M14 | 10 | Tr24 × 10 (P5) LH | 17 | 200 | 112 | 28 | |
| 0.6 | 125 | 242 | 528 | 215 | 183 | 164 | 14 | 15 | 10 | M14 | 10 | Tr26 × 10 (P5) LH | 19 | 225 | 138 | 41 |
| 150 | 248 | 566 | 240 | 208 | 190 | 14 | 15 | 12 | M14 | 10 | Tr26 × 10 (P5) LH | 19 | 225 | 165 | 51 | |
| 0.4 | 175 | 268 | 630 | 270 | 238 | 221 | 15 | 15 | 12 | M14 | 11 | Tr28 × 10 (P5) LH | 22 | 250 | 190 | 70 |
| 200 | 278 | 685 | 295 | 264 | 247 | 15 | 15 | 12 | M14 | 11 | Tr28 × 10 (P5) LH | 22 | 250 | 215 | 80 | |
| 250 | 310 | 755 | 365 | 327 | 306 | 16 | 16 | 14 | م 16 | 13 | TR30 × 12 (P6) LH | 24 | 280 | 265 | 111 | |
| 300 | 345 | 835 | 430 | 386 | 360 | 19 | 19 | 14 | م 20 | 13 | TR30 × 12 (P6) LH | 24 | 280 | 315 | 134 | |
| 0.25 | 350 | 400 | 954 | 480 | 436 | 410 | 20 | 20 | 16 | م 20 | 14 | Tr36 × 12 (P6) LH | 27 | 320 | 365 | 219 |
| 400 | 430 | 1045 | 530 | 486 | 460 | 21 | 21 | 16 | م 20 | 15 | Tr36 × 12 (P6) LH | 27 | 360 | 418 | 267 | |
| 450 | 460 | 1228 | 580 | 536 | 512 | 21 | 21 | 18 | م 20 | 16 | Tr40 × 12 (P6) LH | 32 | 400 | 421 | 395 | |
| 500 | 480 | 1315 | 635 | 591 | 567 | 21 | 21 | 20 | م 20 | 16 | Tr40 × 12 (P6) LH | 32 | 450 | 518 | 519 | |
للنوع AS:
| PN الآلام والكروب الذهنية |
DN (مم) |
أبعاد الهيكل | شفة | بولت | ينبع | كف عجلة د 0 |
نطاق الرفع م | وزن (كلغ) |
|||||||
| لا ‰ ˆ | Hâ ‰ ˆ | ||||||||||||||
| D | D1 | د 2 | b | د 0 | n | ذ. | d | □ | |||||||
| 1.0 | 50 | 178 | 340 | 165 | 125 | 102 | 20 | 18 | 4 | م 16 | Tr22 × 10 (P5) LH | 14 | 180 | 60 | 20.3 |
| 65 | 190 | 372 | 185 | 145 | 122 | 20 | 18 | 4 | م 16 | Tr22 × 10 (P5) LH | 14 | 180 | 75 | 24.5 | |
| 80 | 203 | 430 | 200 | 160 | 133 | 20 | 18 | 8 | م 16 | Tr24 × 10 (P5) LH | 17 | 200 | 92 | 33.8 | |
| 100 | 229 | 460 | 220 | 180 | 158 | 22 | 18 | 8 | م 16 | Tr24 × 10 (P5) LH | 17 | 200 | 112 | 41.2 | |
| 0.6 | 125 | 254 | 528 | 240 | 200 | 178 | 20 | 18 | 8 | م 16 | Tr26 × 10 (P5) LH | 19 | 225 | 138 | 62.1 |
| 150 | 267 | 566 | 265 | 225 | 202 | 20 | 18 | 8 | م 16 | Tr26 × 10 (P5) LH | 19 | 225 | 165 | 71.6 | |
| 0.4 | 175 | 292 | 630 | 295 | 255 | 232 | 22 | 18 | 8 | م 16 | Tr28 × 10 (P5) LH | 22 | 250 | 190 | 86.4 |
| 200 | 292 | 685 | 320 | 280 | 258 | 22 | 18 | 8 | م 16 | Tr28 × 10 (P5) LH | 22 | 250 | 215 | 101.8 | |
| 250 | 330 | 755 | 375 | 335 | 312 | 24 | 22 | 12 | م 20 | TR30 × 12 (P6) LH | 24 | 280 | 265 | 155.1 | |
| 300 | 356 | 835 | 440 | 395 | 365 | 24 | 22 | 12 | م 20 | TR30 × 12 (P6) LH | 24 | 280 | 315 | 201.2 | |
| 0.25 | 350 | 381 | 954 | 490 | 445 | 415 | 26 | 22 | 12 | م 20 | Tr36 × 12 (P6) LH | 27 | 320 | 365 | 298.3 |
| 400 | 406 | 1145 | 540 | 495 | 465 | 28 | 22 | 16 | م 20 | Tr36 × 12 (P6) LH | 27 | 360 | 418 | 372.1 | |
| 450 | 432 | 1330 | 595 | 550 | 520 | 28 | 22 | 16 | م 20 | Tr40 × 12 (P6) LH | 32 | 400 | 468 | 560.0 | |
| 500 | 457 | 1420 | 645 | 600 | 570 | 30 | 22 | 20 | م 20 | Tr40 × 12 (P6) LH | 32 | 450 | 510 | 627.4 | |
قد يختلف الوصف / الأحجام مع البضائع ، يرجى التحقق معنا عند الطلب.
