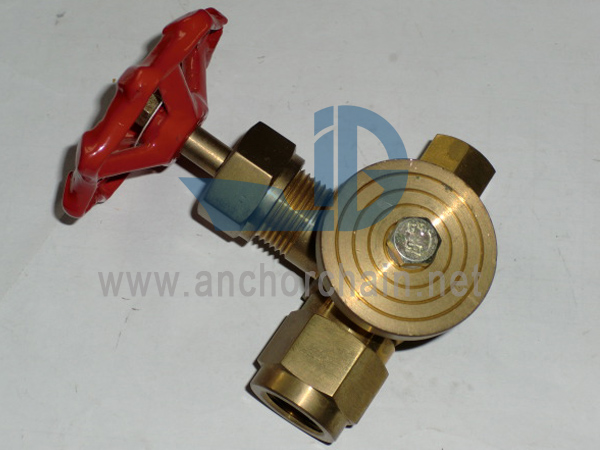

DIN 16270 صمام اغلاق لاجهزة قياس الضغط موديل 91011

DIN 16270 صمام اغلاق لاجهزة قياس الضغط موديل 91011
DIN 16270 النوع أ
صممت صمامات قياس AS-Schneider للتركيب على مقاييس الضغط وأجهزة إرسال الضغط ومفاتيح الضغط ويتم تصنيعها واختبارها وفقًا لـ DIN 16270. النوع الذي يحتوي على 1/2 NPT (انظر أدناه) غير مذكور في DIN 16270. طبقًا لـ DIN 16270 هي الصمامات القابلة للتطبيق بحد أقصى. الضغط (العامل) المسموح به (PS) 250 بار (3626 رطل / بوصة مربعة) (النحاس) على التوالي 400 بار (5801 رطل / بوصة مربعة) (الفولاذ الكربوني والفولاذ المقاوم للصدأ) والحد الأقصى. درجة الحرارة المسموح بها (TS) تبلغ 120 درجة مئوية (248 درجة فهرنهايت) للسوائل أو الغاز أو الأبخرة.

الحد الأقصى. تدرس درجة الحرارة المسموح بها (TS) البالغة 120 درجة مئوية (248 درجة فهرنهايت) المتطلبات التي تنص على ضرورة حماية الصمامات وأدوات القياس من التسخين بواسطة الوسائط الساخنة. يمكن تحقيق ذلك عن طريق السيفونات أو خطوط النبضات ذات الطول الكافي. ومع ذلك ، يمكن استخدام صمامات AS-Schneider لدرجات حرارة تصل إلى 300 درجة مئوية (572 درجة فهرنهايت) - PTFE حتى 232 درجة مئوية (450 درجة فهرنهايت) ، والجرافيت حتى 300 درجة مئوية (572 درجة فهرنهايت).

الملحقات ذات الصلة متوفرة ؛ يرجى الاطلاع أدناه على أطقم التثبيت والملحقات.

تتوفر التوصيلات والمواد والمزيد من الخيارات ، يرجى الاطلاع أدناه على معلومات الطلب أو أكثر تفصيلاً تحت:

صمامات القياس مع ضبط توصيل أداة الصواميل

مدخل	مخرج	مادة	مراجع	رقم القطعة
ز ١/٢ ذكر	G 1/2 ضبط الجوز	نحاس	DIN 16270 النوع أ	S004.16.000
			تمت الموافقة على DVGW	S004.26.000
		نحاس (ا ف ب) *	DIN 16270 النوع أ	S004.16.000.32
		1.0460	DIN 16270 النموذج أ	S004.16.100
			تمت الموافقة على DVGW	S004.26.100
		1.4571	DIN 16270 النوع أ	S004.16.200
			تمت الموافقة على DVGW	S004.26.200
م 20 × 1،5 ذكر	م 20 × 1،5 صمولة ضبط	نحاس		S004.16.050
		1.0460		S004.16.150
		1.4571		S004.16.250

صمامات القياس مع ضبط توصيل أداة الصواميل

صمامات القياس مع وصلة أداة أنثوية 1/2 NPT

مدخل	مخرج	مادة	مراجع	رقم القطعة
1/2 ذكر NPT	1/2 أنثى NPT	نحاس		S004.16.083
		1.0460		S004.16.183
		1.4571		S004.16.283
